شماتیک پلاس جایگزین مناسب برای کتاب های قدیمی ولووم پاناتل( نقشه خوانی گوشی های جدید
شماتیک پلاس جایگزین مناسب برای کتاب های قدیمی ولووم پاناتل( نقشه خوانی گوشی های جدید به زبان فارسی)
شرکت سرویس تک با جمع آوری شماتیک و سرویس منوال برندهای موبایل در ایران این مجموعه را با قیمت مناسب در اختیار هموطنان عزیز میگزارد

سامسونگ|اپل|سونی|جی ال ایکس|هوآوی|نوکیا

اگر شما از آن دسته تعمیرکارانی بوده اید که تا کنون از شماتیک استفاده می کرده اید، حتماً به مزایای این کار واقف هستید. مهارت
استفاده از نقشه بازدهی کار را بسیار بالا می برد و حتماً لازم است یک تعمیرکار به خصوص در بخش سخت افزار نقشه خوانی را بلد باشد.
اما خیلی وقتها خود نقشه به تنهایی جوابگوی همه مسایل نیست. ما از نقشه می توانیم بفهمیم که اتصالات آی سی ها و قطعات چگونه است. اما آیا می توان به ماهیت کارکرد آی سی ها و قطعات هم پی برد؟ این مسأله زمانی خودش را بیشتر نشان می دهد که قطعات به کار رفته در برد یک گوشی جدید باشند و ما قبلاً مشابه آنها را ندیده باشیم. اینجاست که دیگر فقط نقشه کافی نیست و باید مکملی هم وجود داشته باشد که عملکرد قطعات را توضیح دهد و به ما در فهمیدن بهتر نقشه کمک کند.

تا قبل از این کتابهایی به اسم ولوم نقشه وجود داشت که علاوه بر شماتیک گوشیها، توضیحاتی هم برای قطعات به کار رفته در برد هر مدل در ابتدای نقشه هر مدل درج شده بود و خوب در نوع خود خیلی هم مفید بود. من خود مؤلف این کتابها بودم و خیلی از تعمیرکاران عزیز با تألیفات بنده آشنایی دارند. اما چه شد که به فکر تغییر روش در کار افتادم؟ به چند دلیل که در ادامه توضیح خواهم داد.

اولین محدودیتی که در کار کتاب وجود داشت، ریز و ناخوانا بودن نقشه ها بود. حتی با بهترین کیفیت چاپ باز هم بعضی از قسمتهای نقشه قابل خواندن نبود و عملاً کار با نقشه را سخت می کرد. دومین ضعف این بود که در کتاب پیدا کردن قطعات کار بسیار سختی بود و باید کل نقشه را زیر و رو می کردیم تا یک قطعه ریز را پیدا کنیم. چه برسد به اینکه می خواستیم یک عبارت را جستجو کنیم. مثلاً اگر دنبال این بودیم که یک ولتاژ خاص به کجاهای برد وصل است، عملاً این کار با دقت خیلی پایین ممکن بود و احتمال داشت چند تا نقاط اتصال آن ولتاژ از دید ما پنهان بماند. یک نقطه ضعف دیگر این بود که به دلیل محدودیت صفحات، مجبور بودیم در توضیحات و تشریح قطعات خلاصه گویی کنیم. دلیل دیگر اینکه کتابها بعد از مدت زمانی از بین می رفتند و ورق ورق می شدند. از این دست محدودیتها در کار چاپی کم نبودند. به علاوه چون چندین مدل با هم در یک کتاب چاپ می شد، اولاً وقفه زیادی بین انتشار کتابها می افتاد و ثانیاً خریدار باید برای مدلهایی که شاید اصلاً نیازی به آنها نداشت هم پول پرداخت کند. این شد که به فکر انتشار شماتیکها به صورت الکترونیکی افتادم که هیچیک از این معایب را نداشته و علاوه بر آن خیلی از مزیتهای دیگر را داراست. اسم این نوع از نقشه های موبایل که در واقع نسل جدید شماتیک موبایل است را، شماتیک پلاس (Schematic Plus) گذاشته ام. یعنی شماتیکی که علاوه بر شماتیک معمولی امکانات جدیدی دارد و در ادامه به معرفی آنها می پردازم.
۱- جستجوی سریع قطعات

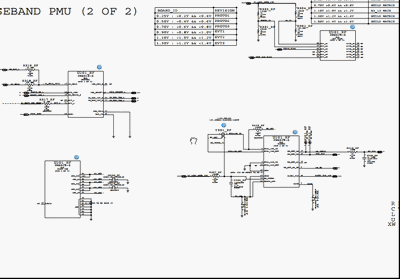

در شماتیک پلاس تمام قطعات اصلی بر روی Component Placing و داخل شماتیک به هم لینک هستند و با یک کلیک بخش متناظر با آن نمایش داده می شود.
۲- تمام قطعات اصلی دارای توضیحات هستند. کافیست بر روی کلید آبی رنگ کنار هر قطعه در شماتیک کلیک کنیم تا این توضیحات نمایش داده شود. بدین ترتیب قطعه ناشناخته ای در کل شماتیک باقی نمی ماند و با مراجعه به این توضیحات متنی می توانیم از عملکرد و عیب و ایرادهای مربوط به آن قطعه اطلاع پیدا کنیم.

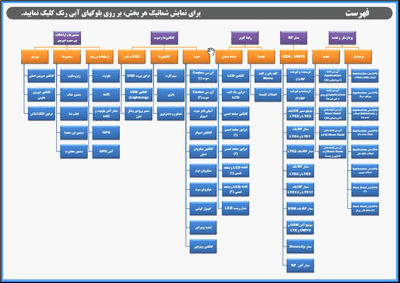

۳- شماتیک پلاس دارای یک فهرست هوشمند است که بر اساس ساختار گوشی دسته بندی شده است و یافتن بخش مورد نظر ما را در شماتیک بسیار راحت می کند. مثلاً فرض کنید صدای کپسول گوشی قطع است. کافیست در فهرست به شاخه صوت مراجعه کنیم و با کلیک بر روی کپسول گوشی، شماتیک مربوط به آن نمایش داده می شود.
۴- در هر صفحه کلید فهرست و قطعه یاب قرار دارد که با کلیک بر روی آنها به هریک از این بخشها منتقل می شویم.
